外平衡式热力膨胀阀及H型热力膨胀阀结构和工作原理

外平衡式热力膨胀阀与内平衡式热力膨胀阀原理基本相同，区别是:内平衡式热力膨胀阀膜片下面感受到的是蒸发器入口压力;而外平衡式热力膨胀阀膜片下面感受到的是蒸发器出口压力。

H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥器，一个连接蒸发器进口;另外两个接口，一个连接蒸发器出口，一个连接广州日立压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该热力膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。

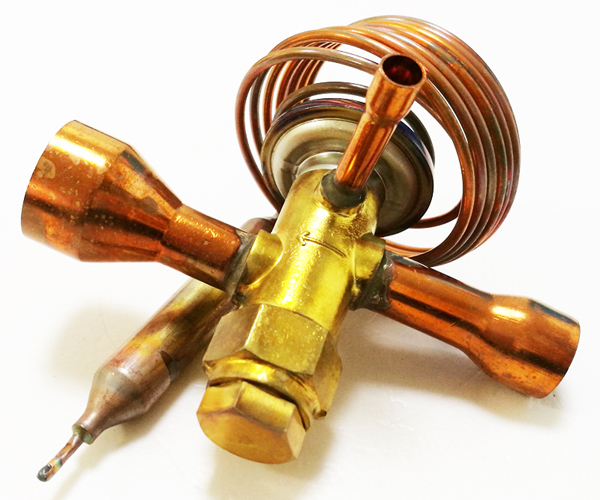

内平衡式热力膨胀阀的结构和工作原理：内平衡式力膨胀阀感温包内充注制冷剂，放置在蒸发器出口管道上，内平衡式热力膨胀阀的感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大;如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得内平衡式热力膨胀阀的阀开度减小，从而控制制冷剂的流量。
